一発カゴ（ステンレス）忘備録

釣り納めに行けなくて自作する時間が取れるので、久しぶりに手間が掛かるので敬遠していた一発カゴ（ステンレス）を作りしました。

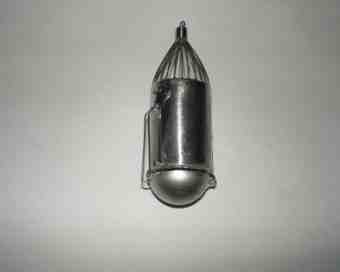

先週の休みと夜にコツコツと1～2工程位のペースで約1週間掛かりましたが、ようやく本日完成。あまり器用な方ではないので綺麗には出来ませんでしたが、実釣には問題無しかと思います！？

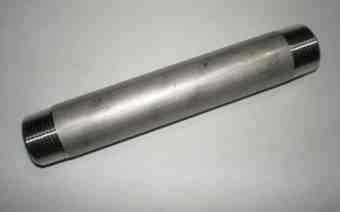

・SUS304　ステンレスニップル　外径27.2ｍｍ　

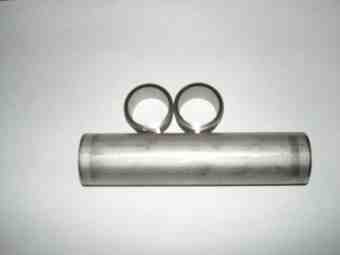

・PTネジ(管用テ-パネジ)部分は切断して使用します。

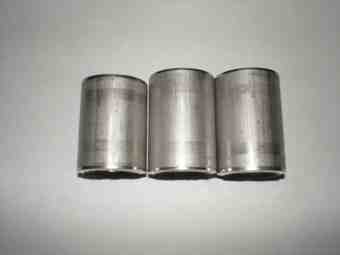

・胴体になる部分はHが40ｍｍ


・CADで正確に中心角を15°で24本の線を引き、カゴ上部の網を作るガイドを作ります。


・一発カゴ（ステンレス）構成部材寸法

【胴　体】　SUS304　ステンレスニップル　全長：40ｍｍ×外径：27.2ｍｍΦ

【　網　】　ステンレス線　0.6ｍｍΦ×70ｍｍ×24本

【 ｽﾘｰﾌﾞ】　ステンレスパイプ　全長：5ｍｍ×外径：6ｍｍΦ

【　蓋　】　SUS304　半球キャップ　外径：27.2ｍｍΦ

【ヒンジ】　真鍮パイプ　外径：3ｍｍΦ

【その他】　ステンレス板　t：0.1ｍｍ×H：40ｍｍ×W：130ｍｍ

　　　　　　ステンレス板　t：0.3ｍｍ×外径：27ｍｍ

　　　　　　ステンレス線　外径：0.8ｍｍ（ヒンジ・フック・天秤の接合部分等に使用）
